    高壓絕緣耐壓測試儀

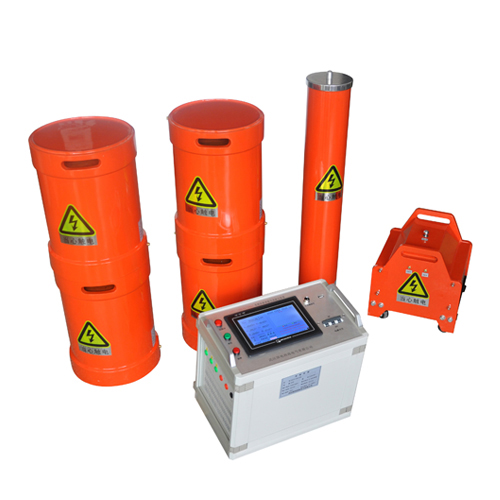

    GWXZ系列電纜變頻串聯諧振試驗裝置





    	GWXZ系列電纜變頻串聯諧振試驗裝置








GWXZ系列電纜變頻串聯諧振試驗裝置



GWXZ系列電纜    變頻串聯諧振試驗裝置    采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種方法和潮流，在國內外已經得到廣泛的應用。

GWXZ系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

GWXZ系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。





變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜變頻諧振耐壓試驗裝置





1.  35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；

2.  本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；

3.  電源采用220V單相電源或380V單相電源，方便現場取電；

4.  電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。





1.     額定輸出電壓：0～66kV(有效值)及以下

2.     輸出頻率：20～300Hz

3.     諧振電壓波形：正弦波，波形畸變率≤1%

4.     滿負載工作時間：連續工作時間60min

5.     系統品質因數：最大負載下≥20

6.     頻率調節：細度0.1Hz，不穩定度≤0.01%

7.     工作電源：220V或380V單相市電



產品配置及適用對象:







				產品型號

				輸入電壓 (V)

				輸出電壓 (kV)

				容量 (kVA)

				適用范圍

				主要配置





				GWXZ-44/22

				380

				0--22

				44

				10kV 電纜≤ 1kM(300m ㎡ )

				2.5kW 變頻源 1 臺、

				2.5kVA 勵磁變 1 臺、

				電抗器 2 臺 22kV/1A 、

				分壓器 25kV





				GWXZ-88/22

				380

				0--22

				88

				10kV 電纜≤ 2kM(300m ㎡ )

				4kW 變頻源 1 臺、

				4kVA 勵磁變 1 臺、

				電抗器 2 臺 22kV/2A 、

				分壓器 25kV





				GWXZ-132/22

				380

				0--60

				132

				10kV （ 300 m ㎡）電纜 3km 、

				35kV （ 300 m ㎡）電纜 1km

				6kW 變頻源 1 臺、

				6kVA 勵磁變 1 臺、

				電抗器 3 臺 22kV/2A 、

				分壓器 60kV





				GWXZ-176/22

				380

				0--60

				176

				10kV （ 300 m ㎡）電纜 4km 、

				35kV （ 300 m ㎡）電纜 1km

				7.5kW 變頻源 1 臺、

				7.5kVA 勵磁變 1 臺、

				電抗器 4 臺 22kV/2A 、

				分壓器 60kV





				GWXZ-264/22

				380

				0--60

				264

				10kV （ 300 m ㎡）電纜 6km 、

				35kV （ 300 m ㎡）電纜 2km

				10kW 變頻源 1 臺、

				10kVA 勵磁變 1 臺、

				電抗器 6 臺 22kV/2A 、

				分壓器 60kV





				GWXZ-330/22

				380

				0--60

				330

				10kV （ 300 m ㎡）電纜 8km 、

				35kV （ 300 m ㎡）電纜 2.5km 、

				10-35kV 開關，變壓器

				15kW 變頻源 1 臺、

				15kVA 勵磁變 1 臺、

				電抗器 6 臺 22kV/2.5A 、

				分壓器 60kV





				GWXZ-640/32

				380

				0--130

				640

				10kV （ 300 m ㎡）電纜 10km 、

				35kV （ 300 m ㎡）電纜 4km 、

				110kV 電纜≤ 1kM(400m ㎡ ) 、

				兼容 35-110kV GIS

				25kW 變頻源 1 臺、

				25kVA 勵磁變 1 臺、

				電抗器 8 臺 32kV/2.5A 、

				分壓器 130kV





				GWXZ-1280/32

				380

				0--130

				1280

				10kV （ 300 m ㎡）電纜 20km 、

				35kV （ 300 m ㎡）電纜 8km 、

				110kV 電纜≤ 2kM(400m ㎡ ) 、

				兼容 35-110kV GIS

				50kW 變頻源 1 臺、

				50kVA 勵磁變 1 臺、

				電抗器 8 臺 32kV/5A 、

				分壓器 130kV





				GWXZ-1950/130

				380

				0--520

				1950

				110KV 電纜≤ 2.5KM 、

				220KV GIS 、

				110KV 開關、

				主變

				100kW 變頻源、

				100kVA 勵磁變、

				電抗器 4 臺 130KV/3.75A 、

				分壓器 520kV





				GWXZ-3250/130

				380

				0--520

				3250

				110KV 電纜≤ 5KM 、

				110KV 、

				220kV 開關、

				GIS 、

				主變

				150kW 變頻源、

				150kVA 勵磁變、

				電抗器 4 臺 130KV/6.25A 、

				分壓器 520kV





				GWXZ-6500/130

				380

				0--520

				6500

				110KV 電纜≤ 10KM 、

				110KV 、

				220kV 開關、 GIS 、

				主變

				300kW 變頻源、

				300kVA 勵磁變、

				電抗器 4 臺 130KV/12.5A 、

				分壓器 520kV







說明： 客戶可根據被試品詳細要求，聯系我司，為您提供詳細的技術方案。







































<
